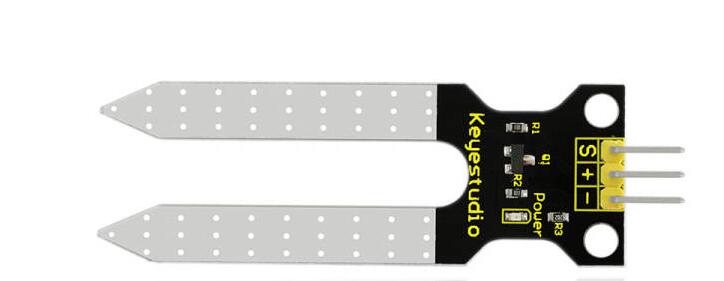

Αισθητήρας Υγρασίας - KS0049 keyestudio Soil Humidity Sensor

Οι παρακάτω οδηγίες αφορούν τη σύνδεση του αισθητήρα υγρασίας KS0049 keyestudio Soil Humidity Sensor (1) με το Ks0360 Keyestudio Sensor Shield V2 for BBC micro:bit (2)

(1) https://wiki.keyestudio.com/Ks0049_keyestudio_Soil_Humidity_Sensor

(2) https://wiki.keyestudio.com/Ks0360_Keyestudio_Sensor_Shield_V2_for_BBC_micro:bit

  • Συνδέστε τη πλακέτα micro:bit στο Sensor Shield.
  • Χρησιμοποιείστε τροφοδοσία: 3.3V η 5V
  • Συνδέστε τα Pins ως εξής: Pin1- signal, Pin2- GND, Pin3 – VCC
  • Tροφοδοτήστε με ρεύμα το το Sensor Shield μέσω της υποδοχής DC (DC7-9V) ή μέσω της θύρας micro USB.

Λήψη τιμών του αισθητήρα

1. Συνδέστε τη πλακέτα micro:bit στη θύρα micro USB του υπολογιστή και πραγματοποιείστε τη σύνδεση με τη πλατφόρμας makecode

https://makecode.microbit.org/

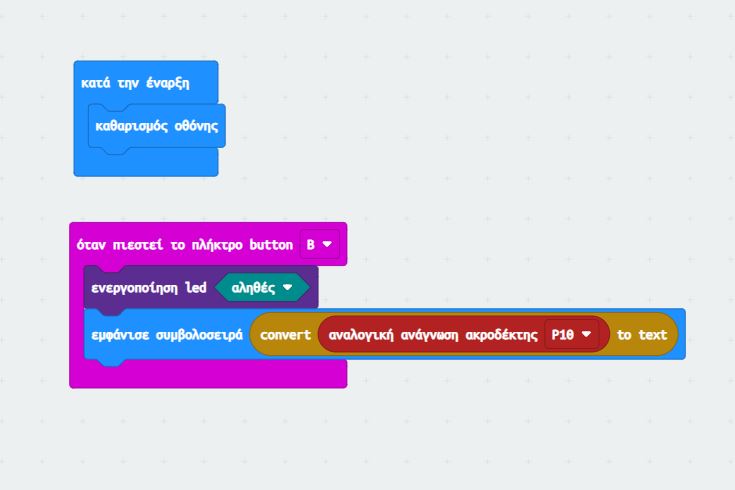

2. Προγραμματίστε τον κώδικα όπως φαίνεται στο διπλανό snippet
